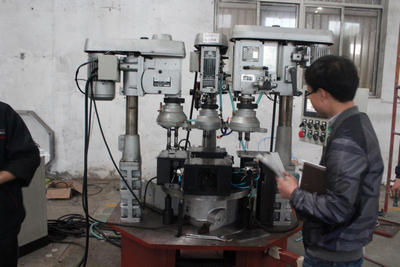

4工位专用钻孔、攻丝、倒角一体机


一、机床概述
4工位专用数控加工中心,采用4工位顺序控制模式,每一个工位加工一道工序,每道工序等节拍加工,可以实现1个节拍加工完成一个零件。零件的每道工序(每个节拍)可以实现单独控制,独立完成一道工序,可以作为一个独立的加工单元。
二、主要规格与技术参数
1、工作台部分:
工作台最大直径φ1200mm
工作台底座直径600×600mm
回转支承直径φ740mm
工作台转速级速无级
工作台回转最大转速20转/分
工作台回转最小转速0.1转/分
最小分辨率(分度精度10弧分)
台面离地高度700mm
1、机械部分:

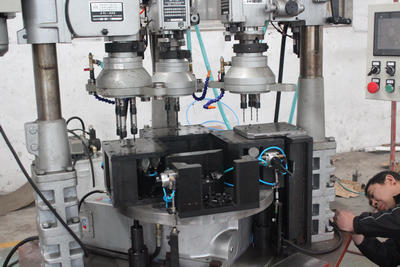

主要由台湾高精度回转工作台、工作台底座、3个相对应的加工单元、上下料装置、工件夹紧装置、液压、气压系统、冷却系统、排削系统等组成。
2、电气部分:
欧姆龙NTZ系列触摸屏、三菱伺服驱动+电机、施耐德低压元器件、欧姆龙感应开关组成。
